Tugas Pendahuluan 2 (Modul 1)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian Simulasi

3. Video Simulasi

4. Prinsip Kerja Rangkaian

5. Link Download

1. Kondisi [Kembali]

Modul 1 Percobaan 2 Kondisi 1

Tampilkan angka 7 delay 1 detik lalu angka 8.

2. Gambar Rangkaian Simulasi [Kembali]

Sebelum disimulasikan

Setelah disimulasikan

3. Video Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

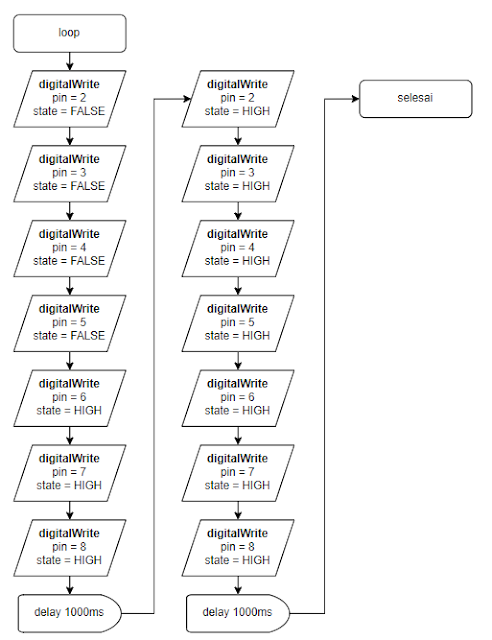

flowchart

listing program

byte 7_seg [ ] = {2, 3, 4, 5, 6, 7, 8};

void dis_7()

{

  digitalWrite(2,LOW);

  digitalWrite(3,LOW);

  digitalWrite(4,LOW);

  digitalWrite(5,LOW);

  digitalWrite(6,HIGH);

  digitalWrite(7,HIGH);

  digitalWrite(8,HIGH);

}

void dis_8()

{

  digitalWrite(2,HIGH);

  digitalWrite(3,HIGH);

  digitalWrite(4,HIGH);

  digitalWrite(5,HIGH);

  digitalWrite(6,HIGH);

  digitalWrite(7,HIGH);

  digitalWrite(8,HIGH);

}

void setup()

{

  for (int i = 0; i <= 9; i++)

  {

    pinMode (7_seg[i], OUTPUT);

  }

}

void loop() {

  dis_7();

  delay(1000);

  dis_8();

  delay(1000);

}

    Pada percobaan digunakan Arduino Uno, resistor, dan 7 segment. Setiap pin 7 segment dihubungkan ke resistor kemudian dihubungkan ke pin 2 - 8 Arduino. Setelah merangkai komponen-komponennya, selanjutnya membuat list program yang digunakan untuk menjalankan rangkaian.

    Dengan menggunakan listing program diatas, dimana pertama pin yang digunakan dideklarasikan, yaitu pin 2 - 8. Fungsi void seg_tujuh()akan memberikan nilai HIGH pada pin 6-8 dan akan memberikan nilai LOW untuk pin 2 - 5.  Fungsi void seg_delapan()akan memberikan nilai HIGH pada pin 2 - 8. Fungsi void setup() akan dijalankan sekali dengan perulangan dimulai dari i =  0 sampai dengan i = 9. pinMode (sev_seg[i], OUTPUT); digunakan untuk mendeklarasikan pin sebagai output. void loop()dijalankan berulang kali, dimana fungsi void seg_tujuh()akan dieksekusi kemudian delay selama 1000 ms dilanjutkan dengan mengeksekusi void seg_delapan()kemudian delay selama 1000 ms.

    Program kemudian di save dan HEX nya akan diupload dalam Arduino pada proteus, sehingga rangkaian dapat berjalan. Display pada 7 segment akan menampilkan angka 7 dan angka 8 dengan jeda waktu antar pertukaran angka yaitu 1 detik.

5. Link Download [Kembali]

    Link Rangkaian [klik]

    Link Html [klik]

    Link Video [klik]

    Link Listing Program [klik]

    Datasheet Resistor [klik]

    Datasheet 7-segment [klik]

    Datasheet Arduino UNO [klik]

    Library Arduino UNO [klik]
