Soal dan problem 4.8

Soal dan Problem 4.8

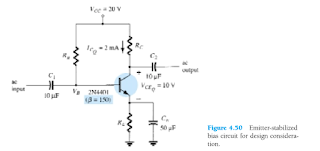

 1. Tentukan nilai resistor R_E, R_C, dan R_B secara berurutan untuk rangkaian pada gambar 4.50 untuk            operasi yang ditunjukkan titik dan tegangan suplai.

            a. 1.3 MΩ, 4 kΩ, 1 kΩ

            b. 1 kΩ, 4 kΩ, 1.3 MΩ

            c. 4 kΩ, 1 kΩ, 1.3 MΩ

            d. 4 kΩ, 1.3 MΩ, 1 kΩ

                Jawaban : b

        Solusi :

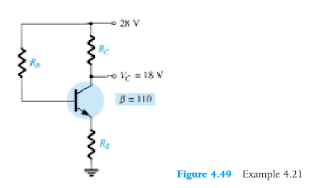

2. Konfigurasi emitter-bias  pada gambar 4.49 memiliki spesifikasi sebagai berikut:

    I_CQ = ½ I_Csat, I_Csat =8 mA,V_C = 18 V, and β = 110. Tentukan R_C, R_E, and R_B.

                a. 2.5 kΩ, 1 kΩ, 639,8 kΩ

              b. 3.0 kΩ, 1 kΩ, 639,8 kΩ

              c. 2.5 kΩ 2 kΩ 639,8 kΩ

              d. 3 kΩ, 1 kΩ, 700,0 kΩ

              e. 3,0 kΩ, 2 kΩ, 649,8 kΩ

                Jawaban : a

        Solusi :

Problem 33

Rancang rangkaian sebuah jaringan emitter-stabilized  dengan ICQ = 1/2 ICsat and VCEQ = 1/2 VCC. Gunakan VCC = 20 V, ICsat =10 mA, beta =120, dan RC = 4RE. Gunakan nilai standar

Solusi :

    Nilai Standar :

        R_C  =  390 Ω

        R_E  =  1.6 kΩ

        R_B  =  415.17 kΩ

Problem 34

Rancang sebuah voltage-divider bias network menggunakan suplai 24 V, transistor dengan beta 110, dan operating point I_CQ = 4 mA dan V_CEQ = 8 V. Dengan VE =1/8 Vcc. Gunakan nilai standar.

Solusi :
